振動篩廠家設備布置及現場設計注意事項
文章出處：原創
責任編輯：admin
人氣：3764
發表時間：2016-12-26 01:31

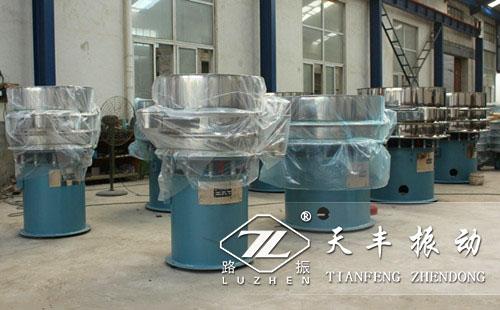

振動篩是利用振子激振所產生的復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。
振動篩一般布置在粉碎車間的高層廠房內，其跨度一般不小于8m，生產復雜多品種產品可取9m。篩分設備中心線與斗式提升機中心線在橫向成一直線，它們的間距，應保證斗式提升機與篩分機之間安裝溜管所需要的很小尺寸，溜管傾斜角不小于45?。為提高篩分效率，使物料布滿篩面，在篩子處可設分料板。
振動篩下面的布置及工藝設計注意事項：
一、篩選的粗粒料即篩上料的輸送形式有3 種：
1、經溜管直接返回粉碎機重新粉碎或進入粉碎機的過渡粉倉；
2、經輸送設備送托粉碎機供料倉；
3、專設膠帶輸送機或螺旋輸送機將粗粒料送至磨機供料倉。
二、篩出的細粉即為粉料產品用輸送設備或經溜管送到配料倉待用，還應考慮能送到磨機供料倉的設施。
1、篩分設備選用振動篩時，其中心線距樓面高度，一般可等于或略小于篩分機寬度尺寸，篩分機都應設置防幸罩，防塵罩的結構必須便于更換篩網，篩子正前方及兩側應設檢修門。振動篩采用大密閉防塵罩時，其頂部的標高與斗式提升機檢修平臺的標高盡量取得一致，使振動篩檢修時，起吊的部件吊在防塵罩的上方。
2、車間內有兩臺或兩臺以上不同規格型號的篩分機時，首先按很大尺寸篩分機進行布置(與廠房柱距、距樓面標高)，其他篩分機布置尺寸從屬于尺寸大的篩分機，在縱向定位線上盡可能取同一中心線，使廠房布置整齊。
3、布置斗式提升機時應注意，在斗式提升機上方設3t 手動單梁起重設備。吊車粱軌底面與斗式提升機傳動輪中心距不小于1.5m，便于起吊傳動裝置。當斗式提升機傳動裝置露出屋面布置時，在斗式提升機頂部應設單獨防雨雨搭。
振動篩一般布置在粉碎車間的高層廠房內，其跨度一般不小于8m，生產復雜多品種產品可取9m。篩分設備中心線與斗式提升機中心線在橫向成一直線，它們的間距，應保證斗式提升機與篩分機之間安裝溜管所需要的很小尺寸，溜管傾斜角不小于45?。為提高篩分效率，使物料布滿篩面，在篩子處可設分料板。
振動篩下面的布置及工藝設計注意事項：
一、篩選的粗粒料即篩上料的輸送形式有3 種：
1、經溜管直接返回粉碎機重新粉碎或進入粉碎機的過渡粉倉；
2、經輸送設備送托粉碎機供料倉；
3、專設膠帶輸送機或螺旋輸送機將粗粒料送至磨機供料倉。
二、篩出的細粉即為粉料產品用輸送設備或經溜管送到配料倉待用，還應考慮能送到磨機供料倉的設施。
1、篩分設備選用振動篩時，其中心線距樓面高度，一般可等于或略小于篩分機寬度尺寸，篩分機都應設置防幸罩，防塵罩的結構必須便于更換篩網，篩子正前方及兩側應設檢修門。振動篩采用大密閉防塵罩時，其頂部的標高與斗式提升機檢修平臺的標高盡量取得一致，使振動篩檢修時，起吊的部件吊在防塵罩的上方。
2、車間內有兩臺或兩臺以上不同規格型號的篩分機時，首先按很大尺寸篩分機進行布置(與廠房柱距、距樓面標高)，其他篩分機布置尺寸從屬于尺寸大的篩分機，在縱向定位線上盡可能取同一中心線，使廠房布置整齊。
3、布置斗式提升機時應注意，在斗式提升機上方設3t 手動單梁起重設備。吊車粱軌底面與斗式提升機傳動輪中心距不小于1.5m，便于起吊傳動裝置。當斗式提升機傳動裝置露出屋面布置時，在斗式提升機頂部應設單獨防雨雨搭。
